Procedure Servo sistemi Maggiori (Antenna)

Operazioni in Alidade Equipment Room

Per eseguire le procedure qui sotto descritte è necessario recarsi nell” Alidade Equipment Room (ALER), dove si trovano le seguenti risorse:

  • Local Control Panel o LCP

  • Cabinet +C1

Local Control Panel

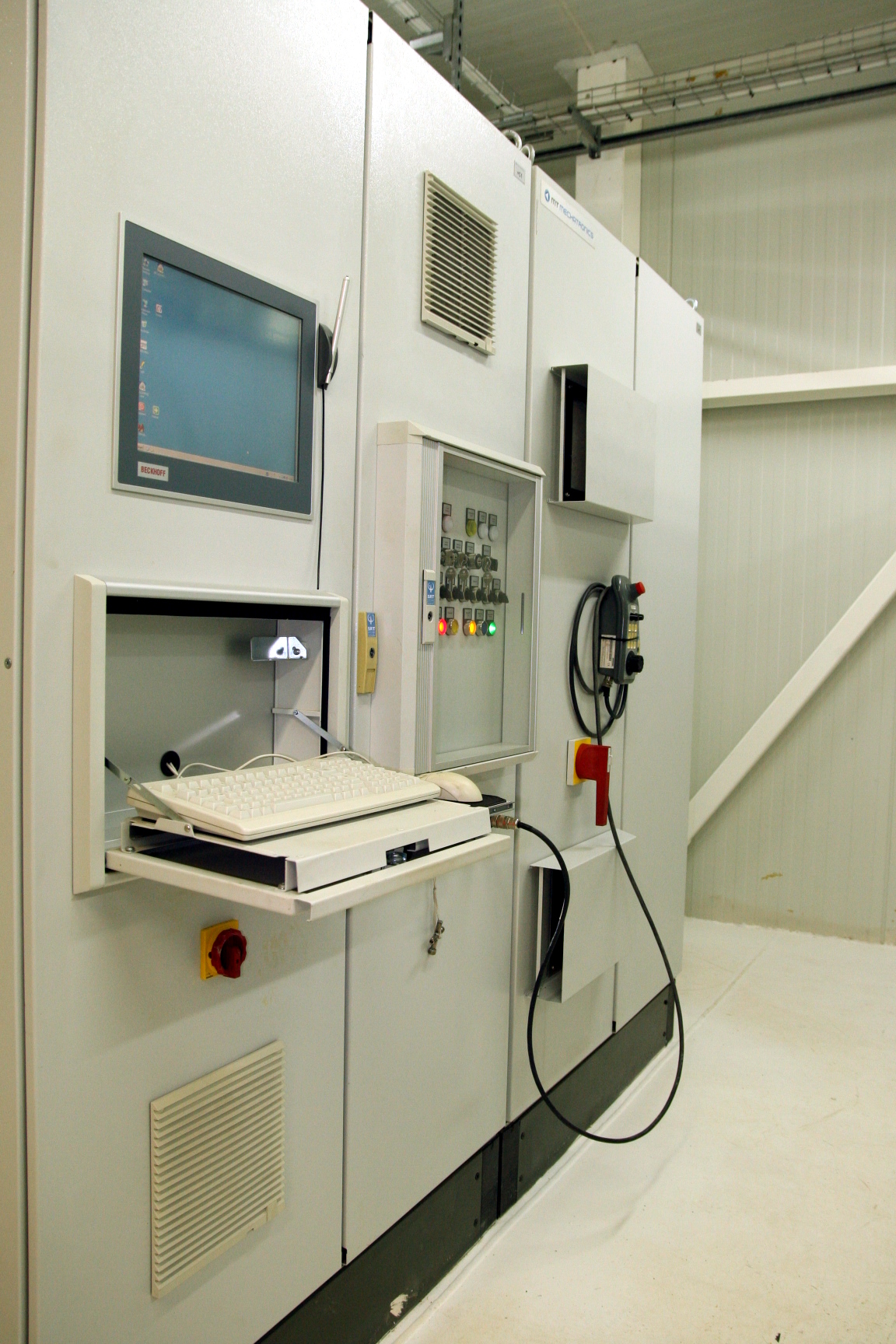

L’antenna può essere movimentata tramite il local control panel. Fisicamente si trova nella stanza alidade equipment room (ALER). Nella figura sottostante, il LCP e” nel rack di sinistra.

Per operare tramite l’LCP occorre:

  • effettuare login. Se la schermata è bloccata, vengono richieste credenziali.

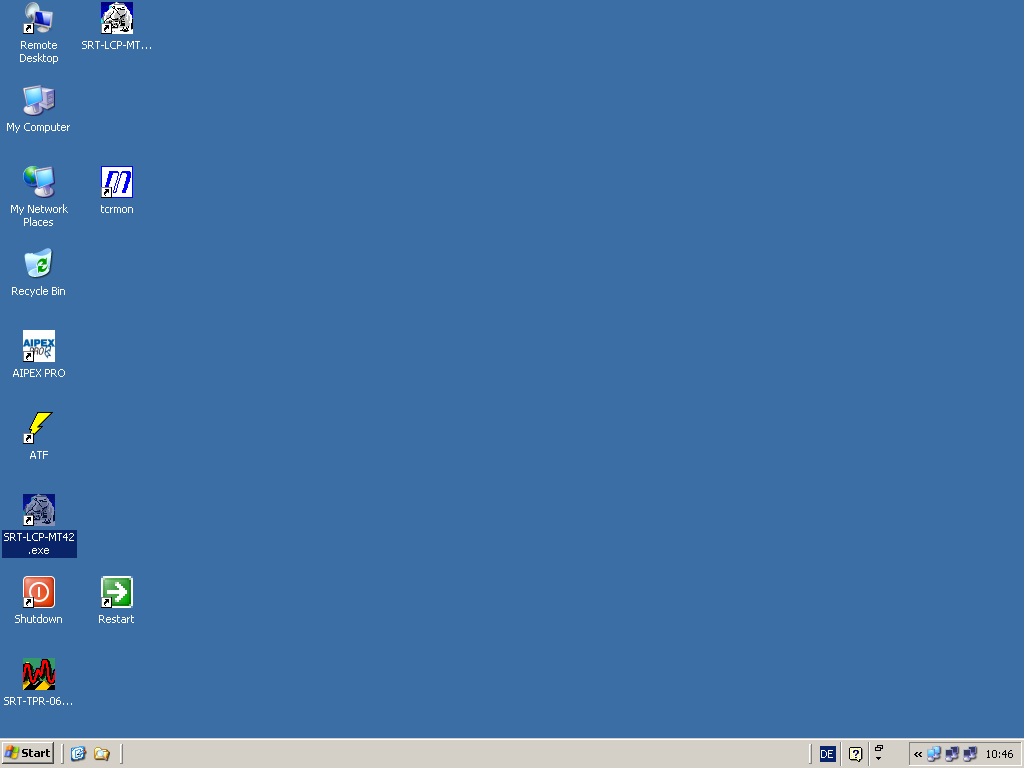

  • se il pannello LCP non e” avviato, comparirà il desktop window xp, in tal caso avviarlo cliccando su srt_lcp_mt42.exe

lcp_panel

Local Control Panel

rack1

Local Control Panel e Emercency Control Panel

ACU: controllo locale

  • Identificare l’interruttore a chiave remote/locale e la lampadina local control nel control panel nel pannello +C1

Per operare in modalità locale è necessario:

  • aprire la finestra di plexiglas del pannello di controllo (dotarsi di apposita chiave);

  • girare la chiave dell’interruttore remote/locale nella posizione locale

Quando la modalità locale è attivata la lampadina local control è accesa.

ACU: controllo remoto

  • Identificare l’interruttore a chiave remote/locale e la lampadina local control nel control panel nel pannello +C1

  • aprire la finestra di plexiglas del pannello di controllo (dotarsi di apposita chiave);

  • girare la chiave dell’interruttore remote/locale nella posizione remote

Quando la modalità remote è attivata, il led local control è spenta.

Antenna in stow tramite ACU

  • Recarsi in stanza ALER

  • attivare locale ACU

  • cliccare su pulsante attivare activate lato di destra per attivare i motori in elevazione

  • selezionare stow menu;

  • selezionare opzione drive to stow
